把牛皮紙漿蒸煮白液的硫化鈉氧化成多硫化合物的白液氧化工藝中，使用活性炭作為催化劑，這種白液氧化工藝已在日本的7座工廠(chǎng)進(jìn)行了工業(yè)性應(yīng)用，獲得了很好的應(yīng)用效果。

多硫化合物是在白液中氧化羰基的有代表性的化合物之一，在白液中以多硫化鈉的形態(tài)存在。

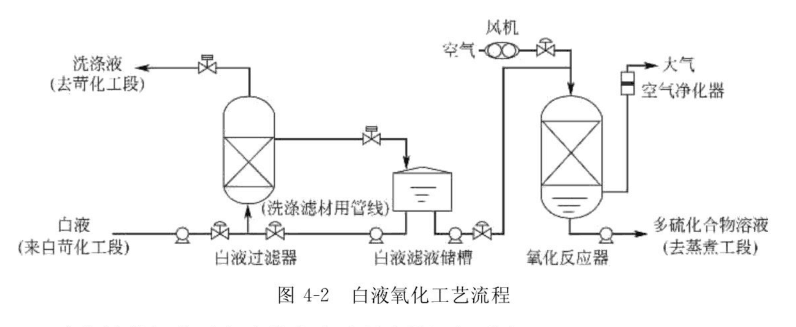

白液氧化工藝是把白液中的硫化鈉氧化成多硫化合物的工藝，其工藝流程如圖4-2所示。白液用過(guò)濾器除去所含有的以碳酸鈣為主要成分的懸濁固體物質(zhì)以后，進(jìn)入反應(yīng)器中，用活性炭作催化劑，由空氣進(jìn)行氧化，生成多硫化合物。反應(yīng)以后，在反應(yīng)器下部進(jìn)行氣液分離，多硫化合物蒸煮液經(jīng)緩沖槽供給蒸煮工藝。另一方面，空氣用除霧器除去堿霧以后，排入大氣中。含有多硫化合物的蒸煮液呈赤橙色，因此也叫做橙液。

在白液的氧化反應(yīng)中，活性炭的比表面積、比孔容積、孔徑分布等對(duì)其催化活性均有影響。在硫化鈉氧化反應(yīng)中，起重要作用的催化劑活性不受活性炭本身所具有的2nm附近的孔隙所支配，而與對(duì)反應(yīng)成分?jǐn)U散影響較小的10nm以上的比較大的孔隙有密切關(guān)系。

經(jīng)氧化處理后，過(guò)濾器中會(huì)有固體懸濁物質(zhì)附著在活性炭催化劑的表面上，白液的氧化率便隨著運(yùn)轉(zhuǎn)時(shí)間的增加而逐漸下降。因此，需要對(duì)活性炭催化劑進(jìn)行再生。為了將氧化率保持在50%-70%范圍內(nèi)，增加空氣量以提高G/L時(shí)，空氣鼓風(fēng)機(jī)的出口壓力上升，當(dāng)空氣鼓風(fēng)機(jī)出口壓力達(dá)到允許值的上限時(shí)，用酸溶解附著在活性炭催化劑表面上的固體懸濁物質(zhì)，進(jìn)行活性炭催化劑的再生。
